Osoldador a ponto de bateria utiliza soldagem por resistência para soldar o barramento célula-célula à superfície do polo da célula da bateria. Para garantir resultados estáveis de soldagem a ponto, precisamos nos perguntar: como funciona uma soldadora a ponto de bateria?

O processo de soldagem a ponto da máquina de solda a ponto de bateria é geralmente dividido em 4 etapas básicas:

1) Estágio de pré-pressurização: Apinos de soldagem a pontodo soldador de bateria, pressione as abas da bateria contra o polo da célula da bateria para eliminar a folga entre elas.

2) Estágio de soldagem a ponto: A fonte de alimentação de soldagem emite corrente de soldagem, e o calor de resistência solda as abas da bateria no polo da célula da bateria.

3) Estágio de retenção: os pinos de soldagem são mantidos pressionados para manter a pressão de compressão entre as abas da bateria e os polos da célula da bateria.

4) Estágio de repouso: a pressão descendente é removida e os pinos de soldagem sobem.

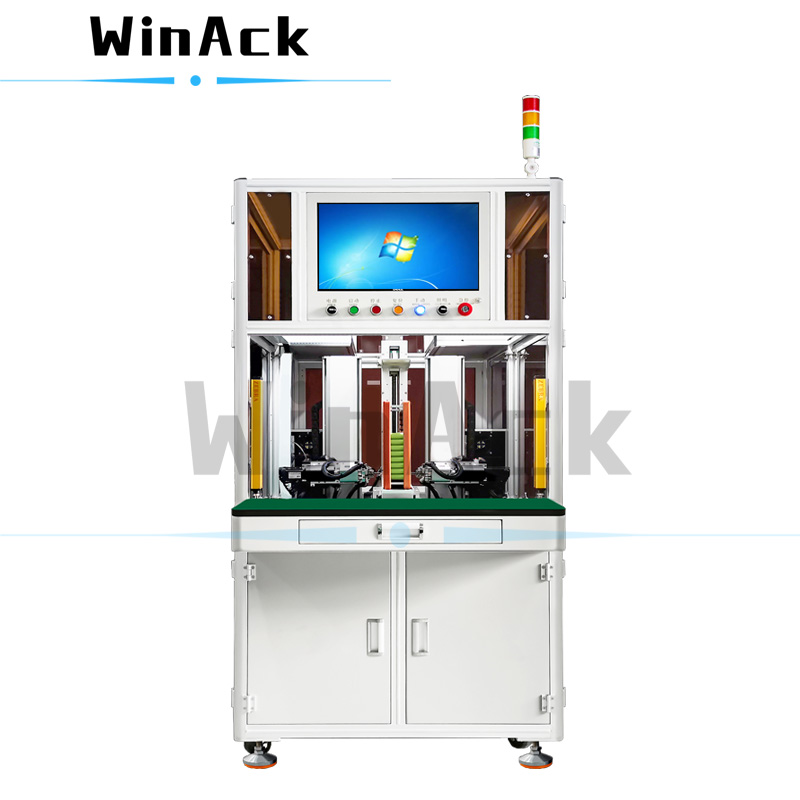

Figura 1. Soldador a ponto automático de bateria

Se, de acordo com a corrente de soldagem de saída, quais são os 3 estágios da soldagem a ponto?

1) Estágio de pré-pressurização: Os pinos de soldagem do soldador a ponto da bateria pressionam as abas da bateria contra o polo da célula da bateria para eliminar a folga entre elas.

2) Estágio de soldagem a ponto: A fonte de alimentação de soldagem emite corrente de soldagem, e o calor de resistência solda as abas da bateria no polo da célula da bateria.

3) Estágio de resfriamento: a fonte de alimentação de soldagem para de fornecer corrente de soldagem e a bateria

as abas esfriam.

Pelo exposto, podemos concluir que a máquina de solda a ponto para bateria funciona da seguinte forma: a cabeça de solda a ponto é pressionada para baixo e as abas da bateria são pressionadas firmemente contra o polo da bateria com pinos de solda. Em seguida, durante o processo de soldagem, a pressão entre as abas da bateria e o polo da célula da bateria é mantida para garantir um bom contato entre os dois. A fonte de alimentação para soldagem a ponto para bateria gera corrente de soldagem e o calor de resistência solda as abas da bateria ao polo da célula da bateria. A cabeça de solda a ponto para bateria é levantada e o processo de soldagem a ponto para bateria é concluído.
