A máquina de solda a laser para bateria de lítio é um soldador profissional de bateria, adequado para soldagem a laser de bateria de barramento célula a célula, como baterias EV, ESS, e-motocicleta e e-bike.
Modelo:
WA-LW-RS3000G:
CW Fiber Laser Four-axis Electric Gantry Workstation Battery Pack Laser Welding X800*Y600*Z400mm (Customizable)Detalhes do produto
Soldagem a laser de bateria
Máquina de solda a laser com bateria de lítio
Vis、o geral do produto:
A máquina de solda a laser com bateria de lítio é um sistema de soldagem a laser com bateria profissional e confiável, especialmente desenvolvido para soldagem a laser do barramento célula a célula de células prismáticas, células de bolsa e células cilíndricas (caixa de alumínio).

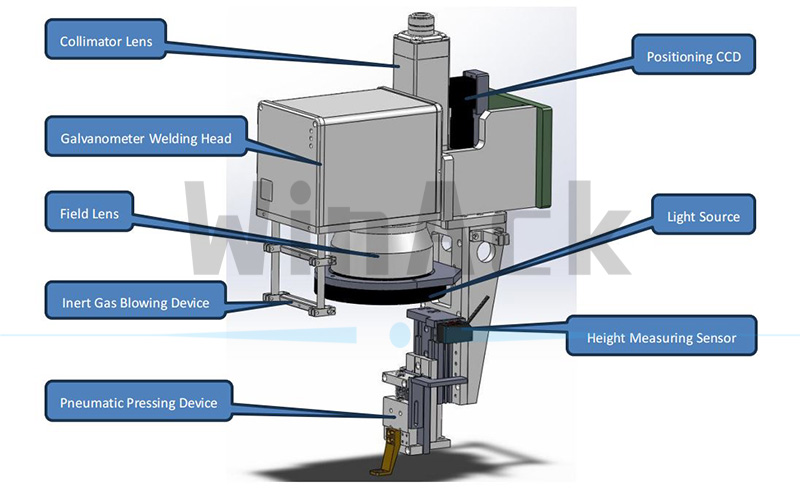

Este soldador de bateria é composto principalmente de laser de fibra CW, cabeça de soldagem a laser galvanômetro, sensor de mediç、o de altura, PC industrial, monitor, estaç、o de trabalho de soldagem a laser de pórtico de 4 eixos, CCD de posicionamento (opcional), dispositivo de sopro de gás inerte, press、o pneumática dispositivo e refrigerador de água, etc.
Escopo de aplicaç、o:
A máquina de solda a laser com bateria de lítio é adequada para a soldagem a laser de baterias Baterias EV, baterias ESS, baterias de e-bike, baterias de motocicletas eletrônicas, baterias AGV e baterias UPS, etc.
Recursos:
1) Marca bem conhecida de laser de fibra CW
Esta máquina de solda a laser com bateria de lítio está equipada com uma marca bem conhecida de laser de fibra CW, que possui boa qualidade de soldagem a laser e desempenho estável e confiável. A marca de configuraç、o padr、o é GW Laser. Além disso, Raycus Laser, Maxphotonics Laser e IPG Photonics Laser s、o marcas opcionais.
2) Forte capacidade de soldagem e alta flexibilidade de soldagem
O laser de fibra CW equipado no soldador de bateria tem forte capacidade de soldagem e alta flexibilidade de soldagem. Podemos ajustar a potência de saída do laser e a velocidade de soldagem a laser correspondentes de acordo com o material e espessura específicos. Além disso, soldagem por penetraç、o ou soldagem por costura pode ser selecionada de acordo com a aplicaç、o específica de soldagem a laser.
3) Estaç、o de trabalho de soldagem a laser de pórtico de quatro eixos com alta precis、o e alta estabilidade
A máquina de solda a laser com bateria de lítio integra uma estaç、o de trabalho de soldagem a laser de pórtico de 4 eixos, acionada por 4 servomotores independentes, com alta precis、o e alta estabilidade.
O curso de movimento padr、o é X800*Y1600*Y2600*Z400mm e X1000*Y1800*Y2 800*Z400mm é opcional. Além disso, também pode ser personalizado de acordo com requisitos específicos.
4) Software de controle de soldagem a laser de bateria profissional
Este soldador de bateria está equipado com software de controle de soldagem a laser de bateria profissional. O processo de soldagem a laser é fácil de configurar e pode ser rapidamente alterado para o processo de soldagem a laser de um módulo de bateria específico após salvar.
5) Uma variedade de trajetórias de soldagem a laser est、o disponíveis
A soldagem a laser com bateria suporta uma variedade de trajetórias de soldagem, como linha reta, círculo, quadrado, arco, etc. A trajetória de soldagem de cada área de soldagem pode ser igual ou diferente, e a potência de soldagem a laser também pode ser a iguais ou diferentes.
6) Equipado com sensor de mediç、o de altura de alta precis、o
A máquina de solda a laser com bateria de lítio é equipada com um micro sensor de distância a laser de alta precis、o com repetibilidade de 30μm, garantindo que a altura de cada área de soldagem de cada célula da bateria seja consistente com a cabeça de soldagem a laser, alcançando estabilidade e consistência resultados e qualidade da soldagem a laser.
7) Equipado com faca de ar para proteger a lente da cabeça de soldagem a laser
O soldador da bateria é equipado com uma faca de ar circular sob a cabeça de soldagem a laser, que pode proteger efetivamente a lente da cabeça de soldagem a laser, garantindo a qualidade da soldagem a laser da bateria por um lado e prolongando a vida útil da lente por outro.
8) Equipado com dispositivo de sopro de gás inerte
A máquina de solda a laser com bateria de lítio está equipada com um dispositivo de sopro de gás inerte e uma porta de entrada de gás inerte reservada. Depois de conectar ao nitrogênio ou argônio, ele pode evitar a oxidaç、o da soldagem e melhorar ainda mais a qualidade da soldagem a laser e a taxa de aprovaç、o.
9) Equipado com dispositivo de prensagem pneumática
A máquina de solda a laser com bateria de lítio é equipada com um dispositivo de press、o pneumático, que pode pressionar automaticamente a bateria e o barramento durante a soldagem para evitar soldagem solta causada por ajuste solto.
10) O posicionamento do CCD é opcional
O posicionamento do CCD é opcional. Depois que a máquina de solda a laser com bateria de lítio é equipada com CCD de posicionamento, ela pode realizar fotografia automática e compensaç、o automática do desvio da posiç、o de soldagem para evitar o desvio da posiç、o de soldagem causado pelo desvio do tamanho do módulo da bateria.
Especificações Técnicass do Soldador de Bateria
|
Nome do produto |
Máquina de solda a laser com bateria de lítio |
|
|
Modelo do produto |
WA-LW-RS3000G |
|
|
Energia de entrada CA |
Trifásico 380VAC±10%/50Hz (personalizável) |
|
|
Entrada de gás de ar comprimido |
≥0,6MPa |
|
|
30 L/min |
||
|
Entrada de gás inerte (Observaç、o: n、o é obrigatório.) |
Nitrogênio ou Argônio |
|
|
≥0,4MPa |
||
|
15 L/min |
||
|
Modo de controle |
Controle industrial de PC e monitor |
|
|
Método de entrada de trilha de soldagem |
Programaç、o CNC ou método de ensino |
|
|
Software de soldagem |
Software profissional de soldagem a laser com bateria |
|
|
Estaç、o de trabalho de soldagem a laser com bateria |
||
|
Movimento em movimento (Personalizável) |
Eixo X |
800mm |
|
Y1-eixo |
600mm |
|
|
Eixo Y2 |
600mm |
|
|
Eixo Z |
400mm |
|
|
Velocidade de posicionamento |
Eixo X |
≤1000 mm/s |
|
Y1-eixo |
≤1000mm/s |
|
|
Eixo Y2 |
≤1000 mm/s |
|
|
Eixo Z |
≤500mm/s |
|
|
Precis、o de posicionamento |
±0,05mm |
|
|
Precis、o de posicionamento repetida |
±0,02mm |
|
|
Método de direç、o |
Acionamento por servomotor |
|
|
Tamanho máximo da peça de soldagem |
L600*W400*H400mm |
|
|
Requisitos do ambiente de posicionamento |
Plano, sem vibraç、o e choque |
|
|
Requisitos de carga no solo |
≥600kg/、¡ |
|
|
Especificações do Laser |
||
|
Tipo de laser |
Laser de fibra CW |
|
|
Potência média de saída |
3000W (Opcional: 1000W/1500W/2000W/3000W/4000W/6000W) |
|
|
Modo de operaç、o |
CW/Pulso |
|
|
Faixa ajustável de potência |
10%~100% |
|
|
Comprimento de onda do laser de saída |
1080±10nm |
|
|
Qualidade do feixe |
M2≤5 |
|
|
Frequência de modulaç、o |
30~5000Hz |
|
|
Instabilidade de energia |
±1,5% |
|
|
Velocidade de soldagem |
10~100mm/s |
|
|
Comprimento da fibra de saída |
10m |
|
|
Modo de controle |
RS232 |
|
|
Método de resfriamento |
Resfriamento a água |
|
|
Faixa de temperatura da água operacional |
25±3â |
|
|
Temperatura do ambiente operacional |
0~+40â |
|
|
Umidade do ambiente operacional |
10~95% UR |
|
|
Temperatura de armazenamento |
-20~+60°C |
|
|
Lembrete: apenas para referência, as especificações reais est、o sujeitas ao fabricante do laser. |
||
Configurações principais da Máquina de solda a laser com bateria de lítio
|
Itens |
Especificaç、o |
Marca |
QTD |
|
Laser de fibra CW |
3000W |
Laser GW |
1 |
|
Fibra laser |
10m |
Laser GW |
1 |
|
Cabeça de soldagem a laser |
Cabeça de soldagem a laser galvanômetro |
WSX/LEIZHI |
1 |
|
Estaç、o de trabalho de soldagem a laser |
Pórtico de 4 eixos |
X800*Y1600*Y2600*Z400mm |
1 |
|
Servomotor |
/ |
INOVÂNCIA |
4 |
|
PC Industrial |
/ |
Avantech |
1 |
|
Monitor de PC |
/ |
COA |
1 |
|
Posicionamento CCD |
/ |
MindVis、o |
1 |
|
Sensor de mediç、o de altura |
/ |
Panasonic |
1 |
|
Dispositivo de sopro de gás inerte |
/ |
Personalizado |
1 |
|
Resfriador de água |
/ |
TEYU / POR |
1 |
|
Sistema de controle de soldagem |
Software profissional de soldagem a laser com bateria |
Personalizado |
1 |
|
Dispositivo de prensagem pneumática |
/ |
Personalizado |
1 |

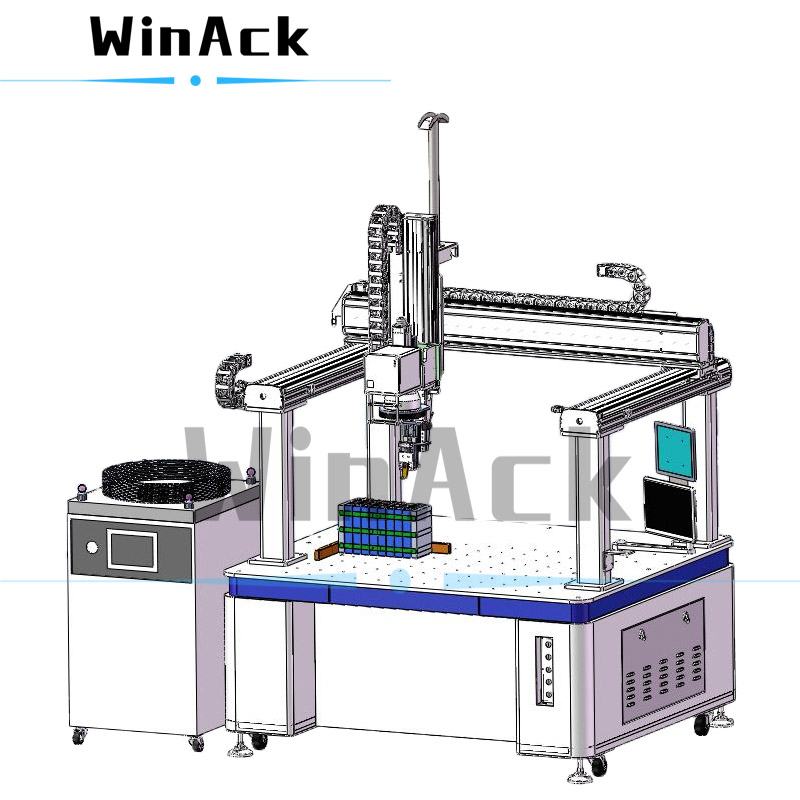

Figura 1. Máquina de solda a laser com bateria de lítio
Lembrete: imagem apenas como referência, por favor, prevaleça em espécie.

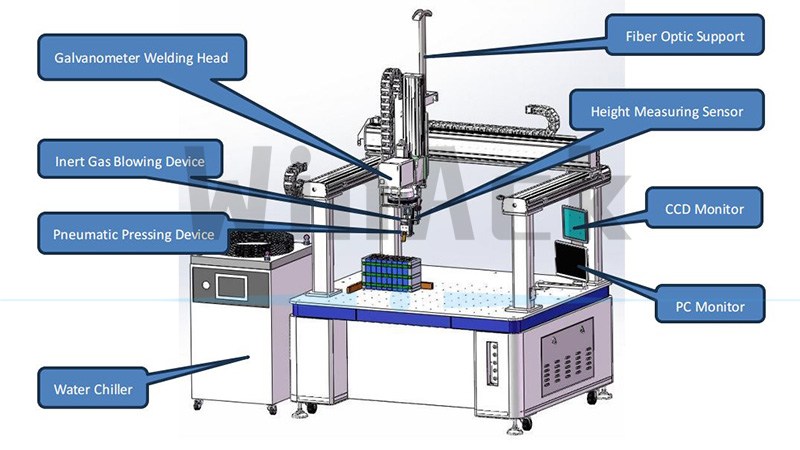

Figura 2. Máquina de solda a laser com bateria
Lembrete: imagem apenas como referência, por favor, prevaleça em espécie.
Figura 3. Soldagem a laser para baterias
Lembrete: imagem apenas como referência, por favor, prevaleça em espécie.
