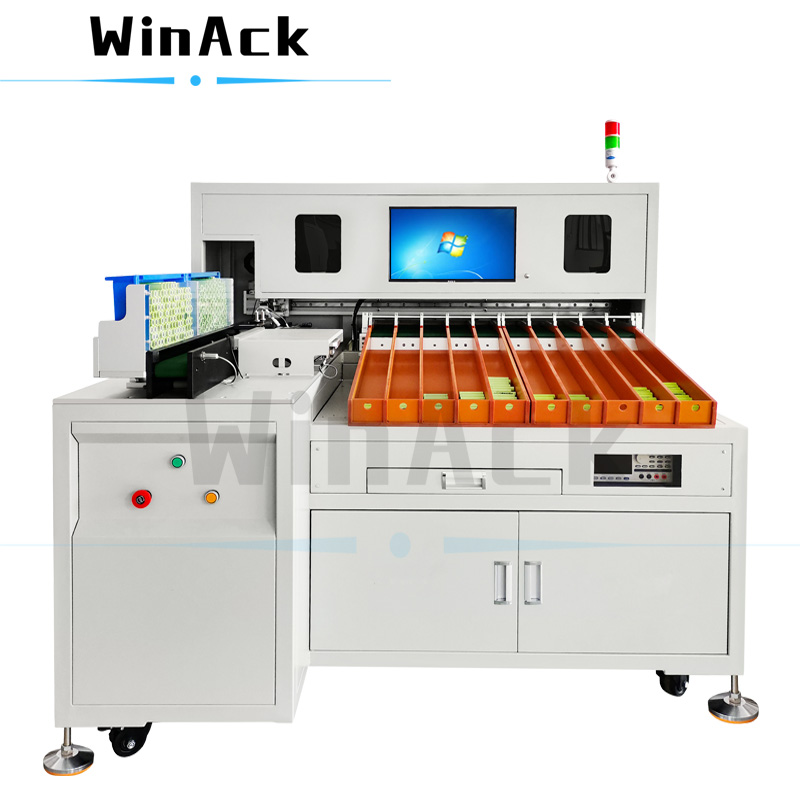

A máquina de classificação de bateria de íon de lítio é equipada com um leitor de código de barras de célula de bateria para comparar o valor OCV / IR medido com as células cilíndricas. Os dados de teste são rastreáveis e valiosos.
Modelo:
WA-AS-T10STipo de Bateria:
Cylindrical cellMétodo de alimentação de bateria:
Tray loading typeTeste de célula de bateria e itens de classificação:
OCV/IRgarantia:
One year warranty with lifetime supportDetalhes do produto
Resumo do Produto:
A máquina de classificação de bateria de íon-lítio é equipada com um leitor de código de barras de célula de bateria para comparar o valor OCV / IR medido com as células da bateria. Os dados de teste tornam-se rastreáveis e valiosos. Além disso, os dados de teste podem ser enviados para a rede interna e sistema MES, permitindo uma produção inteligente e digital.
A máquina de classificação de bateria de íon-lítio é composta principalmente por um módulo de carregamento de bandeja de bateria, um módulo de leitura de código de barras de célula de bateria, um módulo de medição OCV / IR de bateria, um módulo de classificação automática e um módulo de canais de recepção.
Âmbito de aplicação:
A máquina de classificação de bateria de íon-lítio é adequada para inspeção de entrada e classificação de células cilíndricas.
Todos os tipos de células cilíndricas podem ser personalizados, os tipos comuns são 18650, 21700, 26650, 26700, 32650 e 32700, etc.
Recursos:
1) Leitor de código de barras da bateria
A máquina de classificação de bateria de íon-lítio é equipada com um leitor de código de barras de célula de bateria para comparar o valor OCV / IR medido com as células da bateria. Os dados de teste podem ser carregados para a rede interna ou sistema MES para rastreabilidade.
2) Testador OCV / IR de bateria de alta precisão
É adotado o testador OCV / IR de bateria de uma marca bem conhecida, que possui alta precisão de teste e boa confiabilidade.
3) Carregamento da bandeja da bateria
As células da bateria são carregadas na bandeja da bateria e a operação de carregamento é mais rápida.
4) Operação simples
A máquina de classificação de bateria está equipada com Industrial PC & Monitor e software profissional de classificação de bateria pré-instalado, a operação é simples e os dados de teste armazenados são fáceis de recuperar.
5) Alta eficiência de teste e classificação
A máquina de classificação de bateria pode testar e classificar cerca de 6.000 células de bateria por hora.
Nota: O tipo de bateria protótipo é 18650 células.
6) Sem curto-circuito durante o transporte
A rota de transporte das células da bateria na máquina adota material isolante para evitar curto-circuito.
7) Medição de quatro fios
Execute a medição de quatro fios para garantir a alta precisão do teste.
Especificações técnicas
Nome do Produto | Máquina de classificação de células de bateria cilíndrica |
Modelo de produto | WA-AS-T10S |
Número de canais de classificação | 10 canais (9 canais OK + canal 1NG) |
Tipo aplicável de células de bateria | Bateria protótipo: 18.650 células |
21700 ou 26650 ou 26700 ou 32650 ou 32700, etc. Pode ser personalizado | |
Eficiência de classificação | Cerca de 6.000 células / hora |
Método de carregamento de células de bateria | Carregue manualmente as bandejas de bateria na área de carregamento de células |
Número de bandejas de bateria na máquina: 2PCS | |
Testador de bateria | Hioki 3561 ou HP3561 |
Teste de célula de bateria e itens de classificação | OCV / IR |
Medição de resistência interna (IR) | Faixa de teste: 0 ~ 60mΩ Precisão do teste: ± 0,5% rdg Resolução do teste: 0,1mΩ |
Medição de tensão de circuito aberto (OCV) | Faixa de teste: 0 ~ 10V Precisão do teste: ± 0,015% rdg Resolução do teste: 0,1mV |
Módulo de operação e controle | PC industrial & Monitor & PLC |
Função opcional | 1) Impressora de código de barras de célula de bateria 2) Leitor de código de barras da bateria |
Fonte de energia | Monofásico AC 220V± 10% / 50Hz (personalizável) |
Poder:≤ 2000W | |
Pressão de ar comprimido | 0,5 ~ 0,8 MPa |
Tamanho (C * L * A) | 1450 * 1100 * 1650 mm |
Peso | ＜ 300kg |
Configuração do equipamento
NÃO. | Partes separadas | Marca |
1 | Cilindro de ar | AIRTAC ou CHELIC ou SMC ou CKD ou HITOP |
2 | Valor solenóide | AIRTAC ou CHELIC ou SMC ou CKD ou HITOP |
3 | Trilho de guia linear | HIWIN |
4 | PLC | OMRON |
5 | Relé elétrico | OMRON ou Shanghai Electric |
6 | Sensor | OMRON ou SUNX ou AkuSense |
7 | Botão de apertar | Guangke |
8 | Motor de passo | Leadshine ou Inovance |
9 | Servo motor | Fuji Electric ou Panasonic |
10 | Testador de bateria | Hioki 3561 ou HP3561 |
*Observação: Sujeito ao uso real, se houver alguma alteração, nenhum outro aviso será dado.
A máquina de classificação de bateria é um sistema de classificação e teste de célula de bateria cilíndrica de íon de lítio semiautomático profissional com alta precisão de teste, alta eficiência de classificação e operação simples.
A máquina de classificação de células de bateria de íon de lítio é equipada com um testador OCV / IR de bateria de alta precisão, que é adequado para a classificação automática de células 18650, 21700, 26650 e 32650.
O robô de classificação de bateria está equipado com uma impressora de código de barras de célula de bateria para combinar o valor OCV / IR medido com as células. As células são rastreáveis, o que favorece o gerenciamento da marca.
A máquina de teste e classificação de células de bateria está equipada com recipientes de recebimento substituíveis, e o manipulador pode enviar automaticamente as células classificadas para os recipientes correspondentes.
A máquina de classificação de células prismáticas é um sistema profissional de teste e classificação de baterias OCV/IR e é um dos equipamentos necessários para a linha de produção de baterias de células prismáticas.
A máquina de classificação automática de células prismáticas pode testar automaticamente a tensão de circuito aberto e a resistência interna, e classificar as células prismáticas de acordo com as faixas de canais OCV/IR da bateria definidas.
A máquina de classificação de células de bolsa pode ler automaticamente o código da bateria, testar a tensão e a resistência interna e, em seguida, classificar as células de bolsa nos canais correspondentes com base no OCV/IR medido.
Depois que a caixa de papelão é inserida manualmente na máquina classificadora automática de bateria com adesivo de anel de isolamento de bateria, ela executa automaticamente o carregamento de células, colagem de anel de isolamento de células, leitura de código de células, teste de OCV/IR de células, classificação de células e carregamento de células nos contêineres.
