Máquina de empilhamento e prensagem de módulo de bateria de lítio de célula prismática | WinAck

A máquina de empilhamento e prensagem de módulo de bateria possui força de prensagem e curso de prensagem ajustáveis, e é um dos equipamentos essenciais na linha de produç、o de baterias de lítio de célula prismática.

  • Modelo:

    WA-MF-SL1100
  • :

    200~1100mm (Adjustable & Customizable) 0~1000kg (Adjustable & Customizable) Servo Motor Drive (High precision & High reliability) Touchscreen & PLC Pressing stroke & Pressing force
  • Detalhes do produto

Máquina de fixaç、o de módulo de bateria

Máquina de empilhamento e prensagem de módulo de bateria


Vis、o geral do produto:

A máquina de empilhamento e prensagem de módulo de bateria de célula prismática, também chamada de máquina de fixaç、o de módulo de bateria, é um dos equipamentos de produç、o essenciais para linha de produç、o de bateria de célula prismática .

Primeiro, empilhe manualmente as placas finais, proteções térmicas e células prismáticas na estaç、o de empilhamento do módulo de bateria de lítio e, em seguida, pressione o bot、o Iniciar. Em segundo lugar, o PLC controlará o sensor de força para emitir um sinal ao cilindro elétrico para apertar o módulo da bateria. Quando a força de press、o ou o curso de press、o atinge o valor definido, o cilindro elétrico para e a correia de aço ou correia PE pode ser adicionada manualmente ao módulo de bateria. Finalmente, pressionamos o bot、o de reset do cilindro elétrico, o cilindro elétrico é liberado e remove manualmente o módulo de bateria de célula prismática apertado.


Escopo de aplicaç、o:

A máquina de prensagem de empilhamento de bateria é adequada para o processo de empilhamento e prensagem de módulo de bateria de célula prismática e pode ajustar a força de prensagem e o curso de prensagem de acordo com o design específico do módulo de bateria.


Recursos:

1) Forte compatibilidade de módulos de bateria

A máquina de empilhamento e prensagem de módulos de bateria é compatível com as principais células prismáticas do mercado e suporta módulos de bateria de diferentes tamanhos. O comprimento do módulo de bateria compatível é de 300 ~ 1000 mm, a largura é de 100 ~ 300 mm e a altura é de 100 ~ 250 mm.

2) Processo de aperto seguro e confiável

O módulo de prensa principal da máquina de prensagem de bateria prismática é equipado com um servo motor, um cilindro elétrico e um sensor de força, que pode alcançar um processo de prensagem de módulo de bateria de alta precis、o e alta estabilidade. E, quando a força de press、o atinge o limite superior definido, a campainha vermelha acende para alarme, o que pode efetivamente impedir que o módulo da bateria seja danificado.

3) Curso de press、o ajustável

O módulo de prensa auxiliar da máquina de empilhamento e prensagem de módulo de bateria de célula prismática é equipado com uma alça de ajuste de curso, que pode ajustar rapidamente o curso de prensagem de acordo com o tamanho do módulo de bateria.


Especificações técnicas da máquina de fixaç、o de módulo de bateria

Nome do produto

Máquina de empilhamento e prensagem de módulo de bateria

Modelo do produto

WA-MF-SL1100

Potência de entrada CA (personalizável)

Monofásico 220VAC±10% / 50Hz

Consumo de energia: ≤1500W

Entrada de ar comprimido

0,5~0,6MPa

Tipo de módulo de bateria

Módulo de bateria de célula prismática

Tamanhos de módulo de bateria compatíveis

(Personalizável)

Comprimento: 300~1000mm

Largura: 100~300mm

Altura: 100~250mm

Aplicações específicas

Empilhamento manual e press、o automática para apertar o módulo da bateria.

Modo de controle

Tela sensível ao toque e CLP

Faixa de curso de press、o

200~1100mm (ajustável)

Faixa de força de press、o

0~1000kg (ajustável)

Funç、o de proteç、o

1) Monitoramento em tempo real da distância de press、o.

2) Quando a força de press、o atinge o limite superior definido, a campainha vermelha acende para alarme.

Temperatura ambiente

0~40â

Umidade ambiente

≤90ï¼ (Sem condensaç、o)

Tipo de aterramento

Aterramento direto

Local de operaç、o

1) Sem poluiç、o e forte interferência eletromagnética.

2) O solo é plano e livre de vibrações e impactos.

3) Taxa de carga da área: 200kg/m2.

Ruído

80db

Tamanho

W2155*D700*H1588mm

Peso

Cerca de 300 kg


Configurações principais de empilhamento de bateria de célula prismática Máquina de prensagem

Número de série

Peças sobressalentes

Marca

1

Cilindro elétrico

SENTO

2

Sensor de força

SENSOR DE DIA

3

Servo motor

XINJE

4

CLP

XINJE

5

Tela sensível ao toque

XINJE

6

Módulo de isolamento

Feito sob medida

7

Gabinete

WinAck

8

Peças Padr、o

YIHEDA

Observações: Se os componentes da marca acima estiverem fora de estoque, trocaremos por componentes da mesma classe sem informaç、o ao cliente, n、o influenciando assim o prazo de entrega. Espero compreens、o!

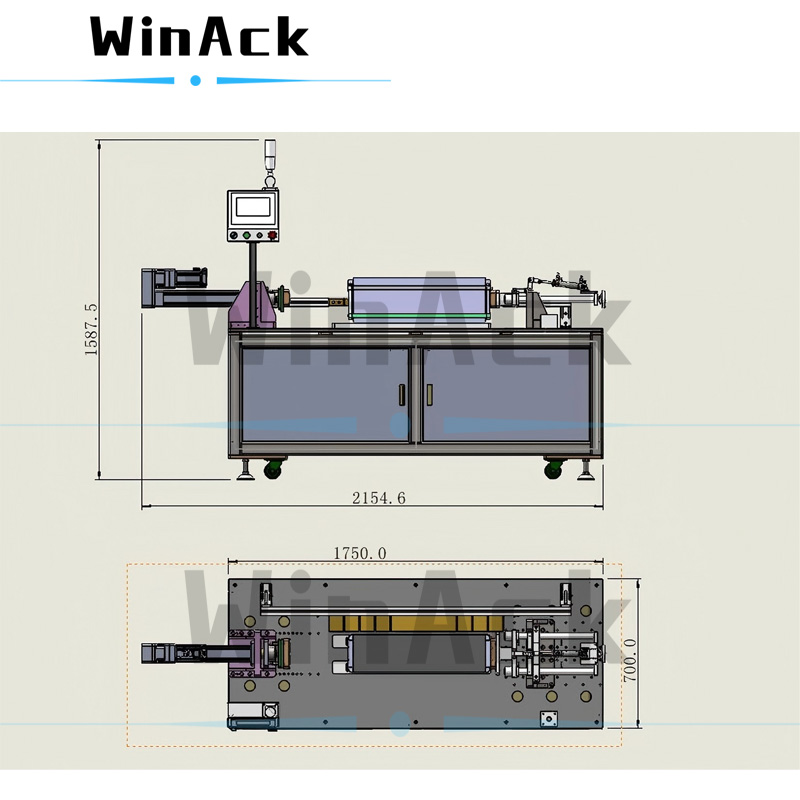

Battery Module Stacking and Pressing Machine

Figura 1. Máquina de empilhamento e prensagem de módulo de bateria de lítio de célula prismática

Lembrete: imagem apenas como referência, por favor, prevaleça em espécie.

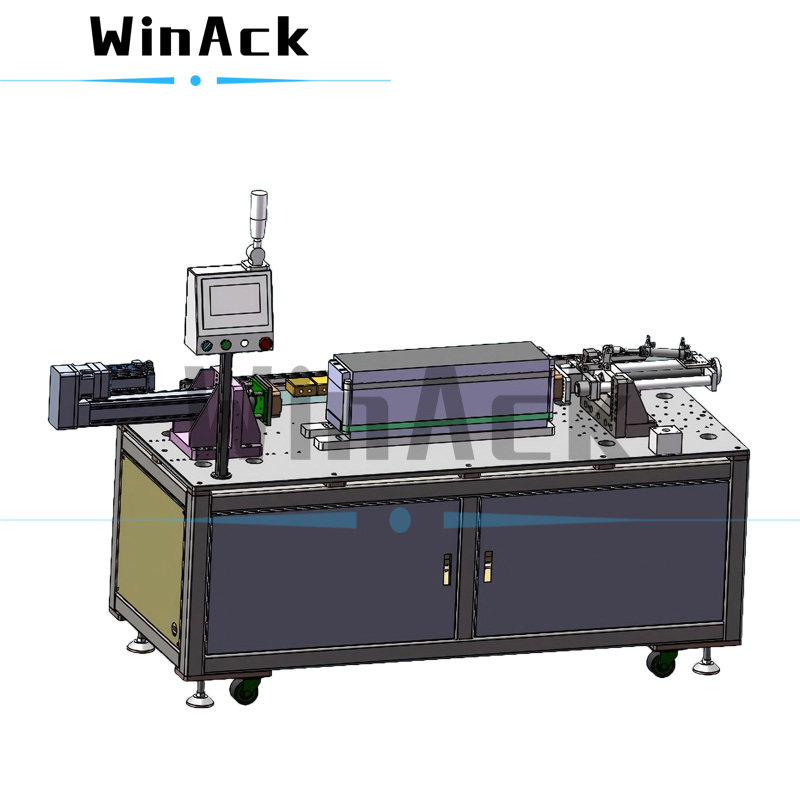

Battery Stacking Pressing Machine

Figura 2. Máquina prensadora empilhadora de bateria de célula prismática

Lembrete: imagem apenas como referência, por favor, prevaleça em espécie.
