Para medir a resistência interna de uma bateria, existem dois métodos, um é o método AC e o outro é o método DC.

O chamado ACIR é o valor da resistência interna da bateria medida pelo método AC. O princípio de medição do ACIR é que a corrente de medição é aplicada com uma frequência de medição de 1 kHz e a resistência interna da bateria é calculada a partir do valor da tensão do voltímetro AC.

Figura 1. Método de medição ACIR da bateria

1. Características da medição ACIR da bateria:

1.1 Os resultados do teste ACIR da bateria são altamente reprodutíveis.

1.2 As medições ACIR são rápidas, com tempos de teste na faixa de milissegundos. A medição de lote altamente eficiente pode ser obtida emparelhando-se com equipamento automatizado, também conhecido como máquina de classificação de bateria .

1.3 O testador ACIR é pequeno e leve, e o processo de teste é energeticamente eficiente.

1.4 Pode obter medições rápidas, especialmente adequadas para inspeção de entrada de bateria e teste de agrupamento de células de bateria.

O chamado DCIR é o valor da resistência interna da bateria medida pelo método DC. O princípio de medição do DCIR é conectar uma carga e medir o valor da resistência de acordo com a mudança de tensão e corrente.

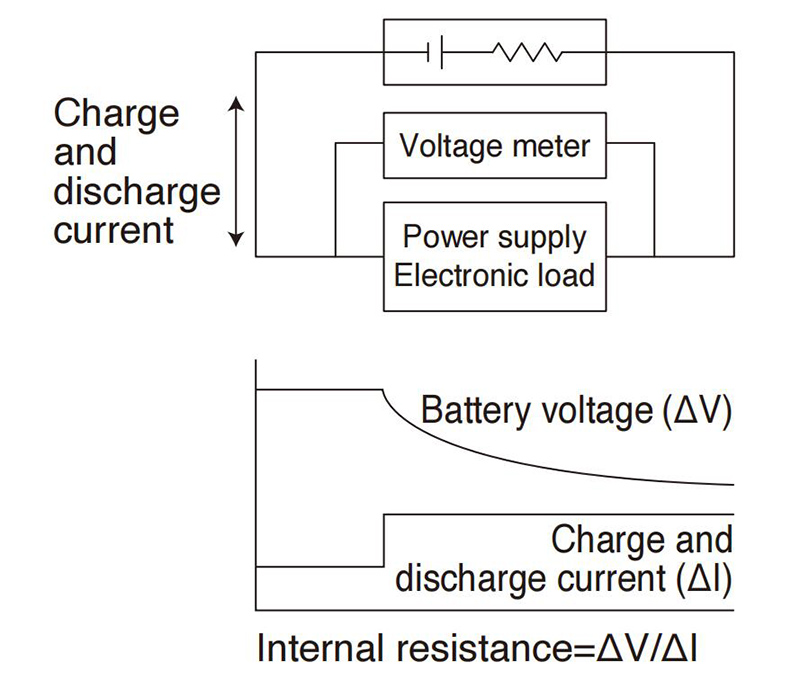

Figura 2. Método de medição DCIR da bateria

2. Características da medição DCIR da bateria:

2.1 Em comparação com o ACIR, os resultados do teste DCIR para baterias são relativamente menos reprodutíveis.

2.2 A medição DCIR da bateria leva mais tempo e requer o teste de carga/descarga da bateria para ser calculada.

2.3 Os testadores DCIR, também conhecidos como equipamentos de carga e descarga de bateria , são maiores, mais pesados ​​e consomem mais energia do que os testadores ACIR.

2.4 Comparado ao ACIR, o DCIR estará mais próximo da resistência interna da bateria durante a operação real.

Em resumo, ACIR e DCIR possuem uma relação complementar, sendo recomendável escolher aquele que melhor se adapta à sua aplicação, ou realizar ambas as medições.
