Câmara de simulação de alta altitude simula o transporte aéreo sob condições de baixa pressão e realiza testes de simulação de altitude e testes de baixa pressão em padrões como UN38.3, IEC 62281 e UL 1642, etc.
Modelo:
WA-ST-125L-JAS:
125L (Customizable) Inner Dimensions: W500*H500*D500mm (Customizable) Pressure Range: 5.0kPa~101.3kPa Test Time: At least six hours.Detalhes do produto

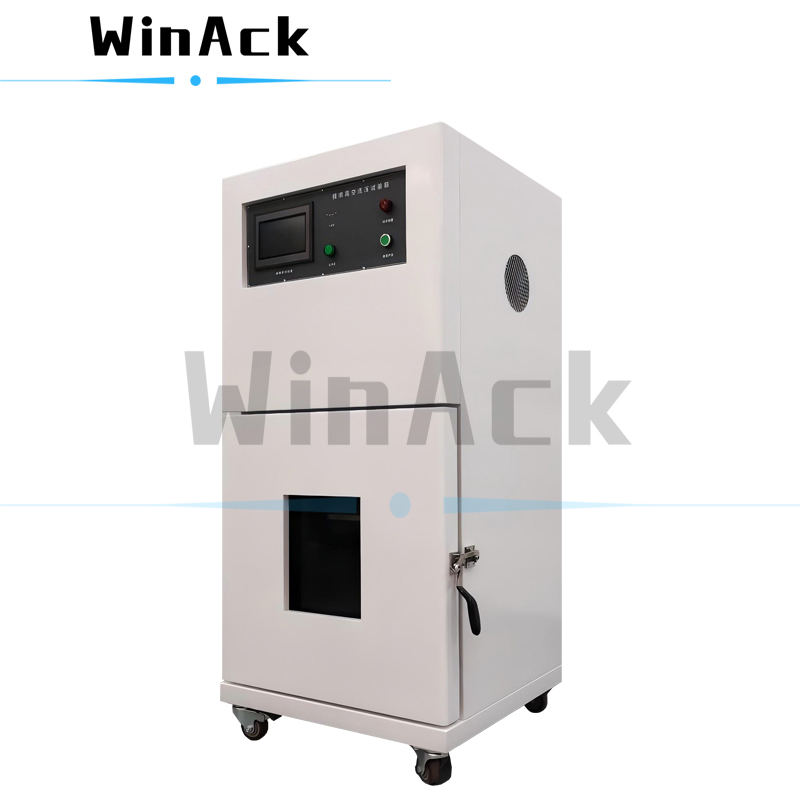

Câmara de simulação de alta altitude
Teste de simulação de altitude e teste de baixa pressão
Descrição funcional:
A câmara de simulação de alta altitude está equipada com um sistema de vácuo que pode reduzir a pressão do ar na câmara interna para um valor definido, até 5,0kpa.
Dessa forma, a câmara de teste de altitude simula o transporte de ar em condições de baixa pressão para testar a segurança ou confiabilidade das amostras de teste. :
Escopo de aplicação
A câmara de simulação de alta altitude é adequada para testar a segurança ou confiabilidade de células, baterias ou outras amostras em um ambiente específico de alta altitude e baixa pressão do transporte aéreo.
Características:
1) A câmara de simulação de alta altitude está equipada com um sistema de vácuo que pode simular e manter condições de baixa pressão com alta estabilidade e alta precisão por um longo tempo.
2) A câmara interna da câmara de teste de altitude é feita de SUS304 com reforço interno, que não se deforma mesmo quando aspirado e tem uma longa vida útil de serviço.
3) As tiras de vedação de borracha de silicone são usadas entre a porta da câmara e a câmara interna para garantir o desempenho de vedação e o vácuo da câmara de teste de altitude.
4) A câmara de simulação de alta altitude é equipada com janela de observação de vidro temperado de 19 mm, segura e confiável, fácil de observar as amostras internas.
5) A câmara de teste de altitude está equipada com um controlador de tela sensível ao toque colorido que exibe valores reais e define valores, e é fácil de operar e usar.
6) A temperatura da câmara interna pode ser controlada pela temperatura ambiente do laboratório.
|
Como alternativa, a câmara de simulação de alta altitude também pode ser equipada com um sistema opcional de controle de temperatura. |
|
|
Especificações técnicas de câmaras de alta altitude |
1. Nome do produto |
|
1.1 Nome do produto |
Câmara de simulação de alta altitude |
|
1.2 Modelo de produto |
WA-ST-ST-125L-JAS |
|
1.3 Tipo de produto |
|
|
Câmara de teste de vácuo de baixa pressão |
2. Aplicação |
|
2.1 Aplicação |
|
|
A câmara de simulação de alta altitude é adequada para testes de simulação de altitude e testes de simulação de baixa pressão para testar a confiabilidade das amostras nesse ambiente simulado. |
3. Volume e dimensão e peso |
|
3.1 Volume eficaz |
125L (personalizável) |
|
3.2 Dimensões internas |
W500*H500*D500mm (personalizável) |
|
3.3 Dimensões gerais |
W800*H1480*D750MM (personalizável) |
|
3.4 Peso |
|
|
Cerca de 250 kg |
4. Desempenho ℃4.1 Ambiente de uso |
|
Temperatura ambiente: ≤45 |
; |
|
Umidade relativa: ≤80%RH. |
4.2 Faixa de pressão do ar ≤5.0kpa ~ 101.3kpa (a pressão atmosférica padrão local prevalecerá. 4.3 Precisão de controle ≤ ± 0,5kpa ( |
|
5kpa) |
≤ ± 1,0kpa (5kpa ~ 40kpa) |
|
≤ ± 2,0kpa (40kpa ~ 80kpa) |
4.4 Velocidade de redução de pressão |
|
12kpa/min ~ 18kpa/min |
4.5 vazamento de pressão de vácuo 0,8kpa/h 4.6 Conformidade padrão 1) UN38.3 - 38.3.4.1 Teste T.1: Simulação de Altitude 2) IEC 62281 - 6.6.1 Teste T -1: Altitude 3) Ul 1642 - 18c Baixa pressão (simulação de altitude) Teste |
|
4) GB 31241 - 7.1 Baixa pressão |
5) GB 31241 - 8.1 Baixa pressão |
|
6) etc. |
≤4.7 Power de entrada CA 220VAC ± 10%, 50Hz ± 0,5Hz, 1,5kW, máx. |
|
7a (personalizável) |
|
|
4.8 ruído |
75dB (um nível) |
|
Nota: O ponto de teste está a 1 m da fonte de ruído e no solo. |
5. Estrutura e material |
|
5.1 Câmara externa |
Placa de aço laminada a frio com pintura. |
|
5.2 Câmara interna |
Placa SUS304 de 4,0 mm de espessura com reforço interno, que não se deforma mesmo quando aspirado. |
|
5.3 Estrutura interna |
A câmara interna é dividida em duas camadas por dois painéis de malha. |
|
5.4 Material de enchimento oco |
Lã de rocha com bom efeito de isolamento térmico. |
|
Material de vedação de 5.5 porta |
Tira de silicone resistente a alta temperatura |
|
5.6 rodízios |
Instale os redutores móveis com freios para que possam ser movidos quando necessário e possam ser fixados no lugar. |
|
5.7 Porta da câmara |
|
|
Porta aberta única manual. |
5.8 Janela de observação |
|
Há uma janela de observação de vidro temperado de 19 mm de espessura na porta, com especificações de W250*H300mm. |
6. Controlador |
|
6.1 Controlador |
Touch Screen Controller (E600) 6.2 Tela de toque |
|
Tela de toque de 7 polegadas (inglês/chinês) |
|
|
6.3 Modo de controle |
Valor do conjunto. |
|
Lembrete gentil: Parâmetros como limite superior a vácuo, limite inferior a vácuo, tempo de retenção de baixa pressão, interrompa a baixa pressão e restaure a pressão normal, o alarme de parada etc. pode ser definido livremente. |
7. Sistema de vácuo |
|
7.1 Bomba de vácuo |
Daertuo VP750 |
|
7.2 Poder da bomba |
Cerca de 0,75kw |
|
7.3 Sensor de pressão de vácuo |
Sensor de pressão difusa de silício |
|
7.4 Válvula de retenção a vácuo |
|
|
Rian DN15 |
7.5 Contator de AC a vácuo |
Schneider LC1/N0910 8. Função de proteção
