A máquina do testador de vibração da bateria de íons de lítio é usada para simular vibração durante o transporte ou uso para realizar testes de vibração em padrões como UN38.3, IEC62133, UL 1642 e UL 2054, etc.
Modelo:
WA-ST-50-JVT:
Vibration Waveform: Sinusoidal waveform Peak Acceleration: 20g Vibration Frequency: 1~600Hz (Customizable) Vibration Direction: X-axis & Y-axis & Z-axis Vibration Table: W500*D500mm (Customizable)Detalhes do produto
Sistema de teste de vibração

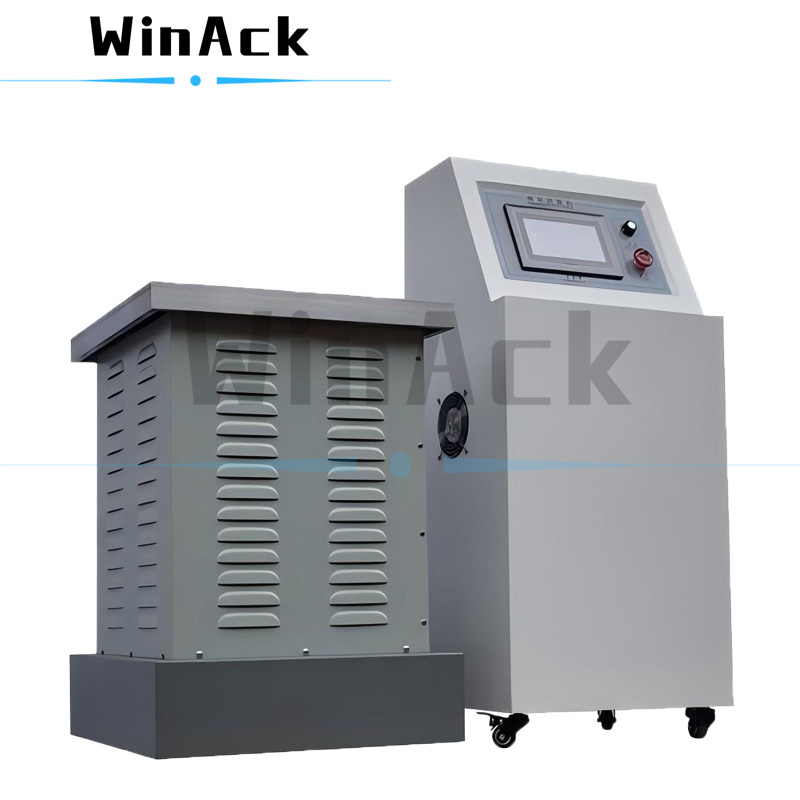

Máquina de testador de vibração da bateria de íons de lítio
Descrição funcional:
A máquina do testador de vibração da bateria de íons de lítio é um dos testadores profissionais de bateria para testes mecânicos da bateria.
Ele realiza testes de vibração da bateria simulando o ambiente de vibração da bateria durante o transporte ou uso para confirmar que sua segurança atende aos requisitos dos padrões de teste correspondentes, fornecendo testes e verificação confiáveis para design de bateria, fabricação, transporte seguro e uso seguro, etc. :
Escopo de aplicação
A máquina do testador de vibração da bateria de íons de lítio é usada para o teste de vibração da bateria nos testes de desempenho de segurança da bateria.
Características:
1) A máquina do testador de vibração da bateria de íons de lítio pode ajustar a amplitude escassa, suporta vibração de varredura de frequência logarítmica, vibração de frequência de varredura e modos de vibração de frequência fixa, adaptam -se aos requisitos de diferentes padrões de teste e têm alta flexibilidade.
2) O sistema de teste de vibração pode realizar a vibração de três eixos x, y e z na mesma tabela de teste de vibração.
É controlado pelo programa, com frequência precisa e sem deriva durante a operação de longo prazo.
3) A máquina do testador de vibração da bateria de íons de lítio possui um programa de previsão de amplitude de vibração embutida, excitação síncrona de quatro pontos e a tabela vibra uniformemente, de forma de forma estável e confiável.
4) O software do sistema de controle do sistema de teste de vibração usa a conexão de comunicação em tempo real com a tabela de vibração para garantir que os parâmetros de teste sejam precisos.
5) A máquina do testador de vibração da bateria de íons de lítio adiciona circuito anti-interferência para resolver a interferência do forte campo eletromagnético ao circuito de controle, e a tabela está livre de magnetismo e eletricidade estática.
|
6) O sistema de controle da máquina do testador de vibração da bateria de íons de lítio adota uma tela LCD em tela sensível ao toque de alta sensibilidade. |
|
|
A configuração do parâmetro de teste é intuitiva e simples, e pode exibir o programa de execução atual e a frequência de vibração atual em tempo real e desenhar curvas de frequência. |
Especificações técnicas do sistema de teste de vibração |
|
1. Produto |
1.1 Nome do produto |
|
Máquina de testador de vibração da bateria de íons de lítio |
1.2 Modelo de produto |
|
Wa-st-50-jvt |
|
|
1.3 Tipo de produto |
Máquina de vibração eletromagnética para teste de segurança da bateria |
|
2. Aplicação |
|
|
2.1 Aplicação |
O sistema de teste de vibração é usado para simular o ambiente de vibração da bateria durante o transporte ou uso normal para verificar o desempenho da segurança da bateria. |
|
3. Dimensões e peso |
3.1 Dimensões da tabela de vibração |
|
W500*D500mm (personalizável) |
3.2 Dimensões da plataforma de vibração |
|
W500*D500*H720mm |
3.3 Dimensões do gabinete de controle |
|
W500*D350*H1080mm |
|
|
3.4 Peso |
Cerca de 245 kg |
|
4. Poder de entrada CA |
|
|
4.1 Poder de entrada CA |
220VAC ± 10%, 50Hz ± 2,5Hz, 1,5kW (personalizável) |
|
5. Desempenho |
5.1 forma de onda de vibração |
|
Forma de onda sinusoidal |
|
|
5.2 Frequência de vibração |
Faixa: 1 ~ 600Hz (personalizável) |
|
Resolução: 0,1Hz |
5.3 Aceleração de pico |
|
20G |
0~9999 |
|
5.4 Faixa de tempo |
0 ~ 9999hours/minutos/segundos |
|
5,5 tempos de ciclo |
5.6 Max. |
|
Peso da amostra de teste |
≤50 kg (personalizável) |
|
5.7 Direção de vibração |
Três eixos (eixo x e eixo y e zis Z) |
|
5.8 amplitude de vibração |
0 ~ 5mm |
|
5.9 Método de modulação de amplitude |
|
|
Modulação eletrônica de amplitude |
5.10 Método de resfriamento Resfriamento de ar 6. Conformidade padrão 6.1 Conformidade padrão 1) UN38.3 - 38.3.4.3 Teste T.3: Vibração 2) IEC62133 - 7.3.8.1 Testes mecânicos (baterias) - Vibração |
|
3) UL 1642 - 15 Teste de vibração |
|
|
4) Ul 2054 - 17 Teste de vibração |
5) ECE R100 - Anexo 8A: Teste de vibração |
|
6) etc. |
7. Controlador 7.1 Controlador |
|
Controlador de tela de toque de 7 polegadas 7.2 Modo de teste de vibração |
|
|
1) Teste de vibração de varredura de frequência logarítmica: No modo de varredura de frequência logarítmica, a velocidade de varredura de baixa frequência é lenta e a velocidade de varredura de alta frequência é rápida. |
|
|
A varredura de frequência logarítmica está em unidades de 1 minuto e a taxa de varredura dobra em 1 minuto. 2) Teste de vibração de frequência fixa: Em uma frequência definida, que pode ser uma frequência ressonante, uma frequência específica ou uma frequência perigosa, um teste de vibração sinusoidal é realizado na frequência e tempo especificados. →3) Teste de vibração de frequência de varredura: →Dentro da faixa de frequência especificada, a frequência é varrida de baixa frequência para alta frequência e, em seguida, de alta frequência a baixa frequência a uma determinada taxa de varredura de acordo com o valor especificado até que o número especificado de ciclos ou tempo seja atingido. 104) Teste de vibração de duplicação de frequência: |
|
|
A varredura de duplicação de frequência deve ser contínua e sua frequência deve mudar exponencialmente com o tempo. A taxa de varredura, ou seja, a taxa de mudança da frequência variável controlável ao longo do tempo DF/DT durante a varredura, deve ser uma duplicação de frequência por minuto. |
|
|
O tempo de teste (tempo de aceleração) para uma varredura de frequência de F1 F2 |
|
|
F1 é calculado usando a fórmula: 6.644Log |
|
|
(alta frequência /baixa frequência), e a taxa de varredura atende ao requisito de 1 duplicação /minuto de frequência. |
5) Teste de vibração aleatória: |
A vibração aleatória é uma vibração não determinística.
Quando um objeto vibra aleatoriamente, é impossível determinarmos com antecedência o valor instantâneo do parâmetro de movimento de um determinado ponto de monitoramento no objeto em um certo momento no futuro.
